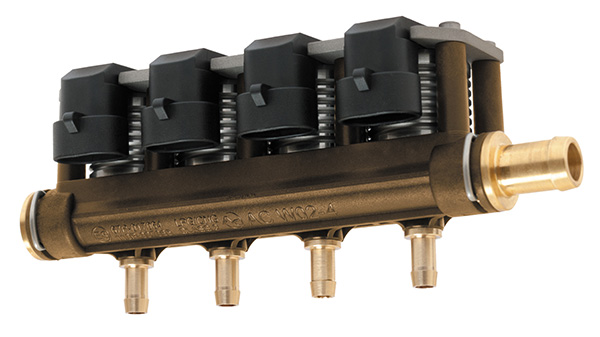

STAG AC W02 jsou navrženy pro vstřikovací systémy LPG a CNG ve všech motorových vozidlech včetně vozidel s turbodmychadlem. Zařízení zajišťuje vynikající provozní parametry a kompatibilitu s jinými produkty AC S.A.
Moderní design
Vstřikovače byly navrženy tak, aby poskytovaly přesné časy vstřikování za všech podmínek. To je dosahováno díky použití speciálně vybraným materiálů, lehčí a jednodušší konstrukci, která zajišťuje vynikající stabilitu v různých podmínkách prostředí, zejména při změnách teploty a tlaku.
Inovační systém odvodu tepla
Pouzdra vstřikovací lišty jsou vyrobena díky inovačnímu řešení ve formě radiátoru, které dosud nebylo na trhu vidět. Díky tomuto řešení je zajištěn nejlepší systém odvodu tepla a vynikající výkon.
Ideální systém pro připojení komponentů
Systém pro připojení součástí umožňuje velké množství montážních poloh. Jedinečná konstrukce umožňuje integrovat integrovaný snímač teploty PS-04 a snímač tlaku na libovolnou stranu. Tento snímač vykazuje nízkou setrvačnost odezvy na změny teploty plynu a může se otáčet o 360 ° i po instalaci.
Přesnost měření
Vstřikovací lišty W02 a W03, díky vynikajícím časům otevření a zavírání, rychle reagují na změny minimálních a přechodových řídících signálů. Blízkost snímače tlaku zajišťuje velmi přesná měření.
Možnosti konfigurace

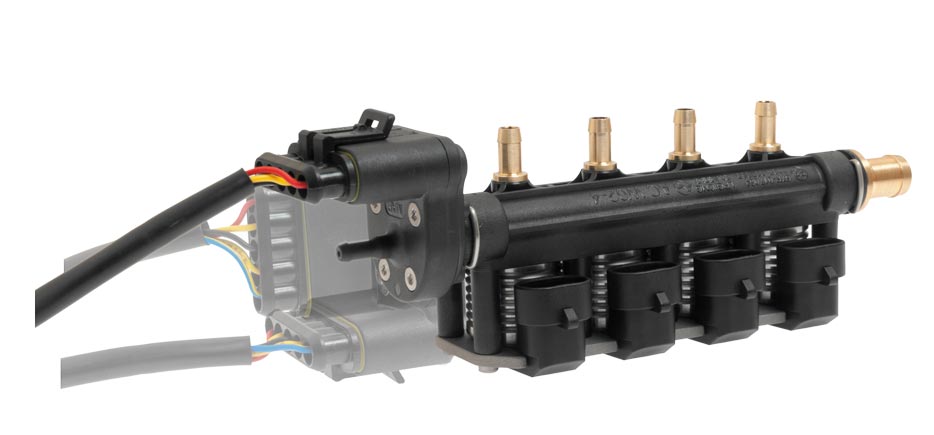

Vstřikovací lišta ACW02 s přímým připojením snímače PS04, která umožňuje nastavit polohu snímače a zajišťuje tak přesné měření tlaku a teploty.

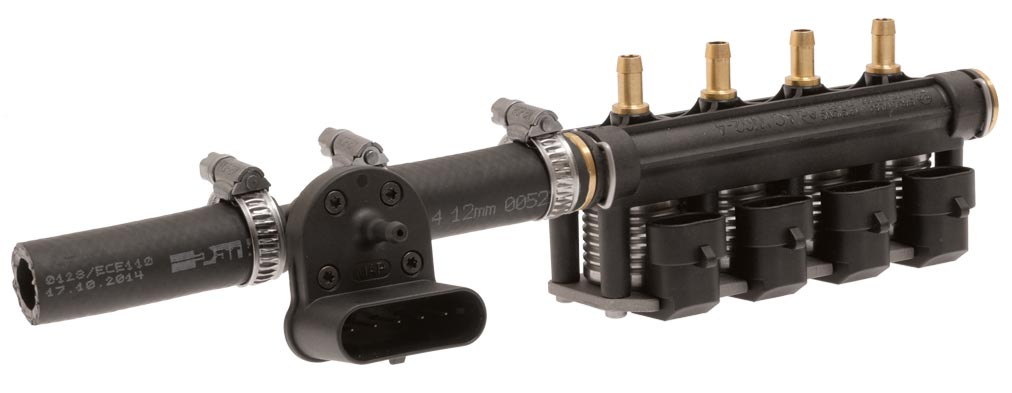

Vstřikovací lišta ACW02 s čidlem PS04 instalovaným na napájecím vedení pomocí T-konektoru.
Technické parametry
| Plynová průchodka při průřezu 1,2 bar | 150 l / min |
| Provozní teplota | - 20 ˚C do + 120 ˚C |
| Maximální provozní tlak | 4,5 bar |
| Doba otevření / doba uzavření | 2,1 ms / 1,2 ms |
| Doporučená velikost trysky | Ø 2,4; Ø 2,6; Ø 2,8; Ø 3,0; Ø 3,2 |
| Přívod plynu - potrubí | Ø 12 mm |
| Odvod plynu - potrubí | Ø 6 mm |
| Rozměry | 145 mm x 44 mm x 60 mm |
| Váha | 407 gramů |

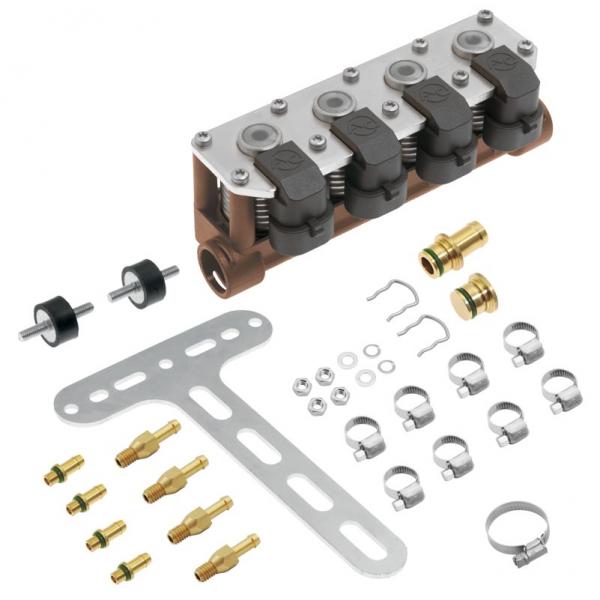

Příslušenství

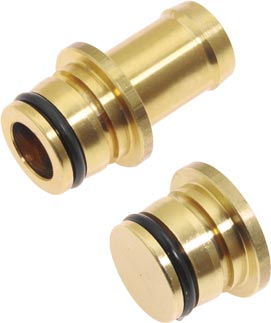

Trubkové konektory

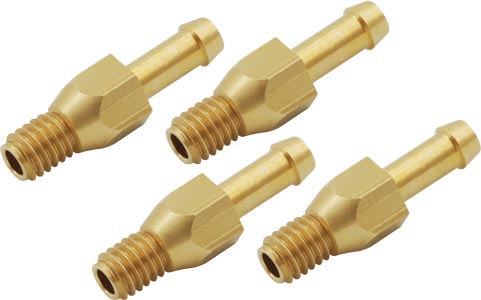

Trysky vstřikovače

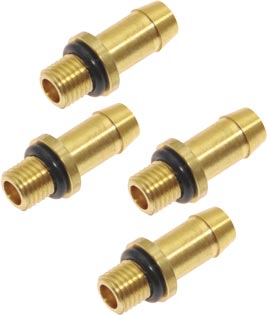

Trysky ke sacímu potrubí

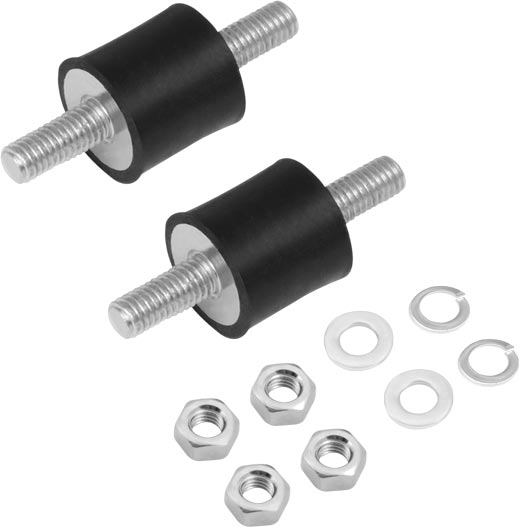

Montáž na válečku
Krytí
Svorka 7-11
Svorka 12-22
