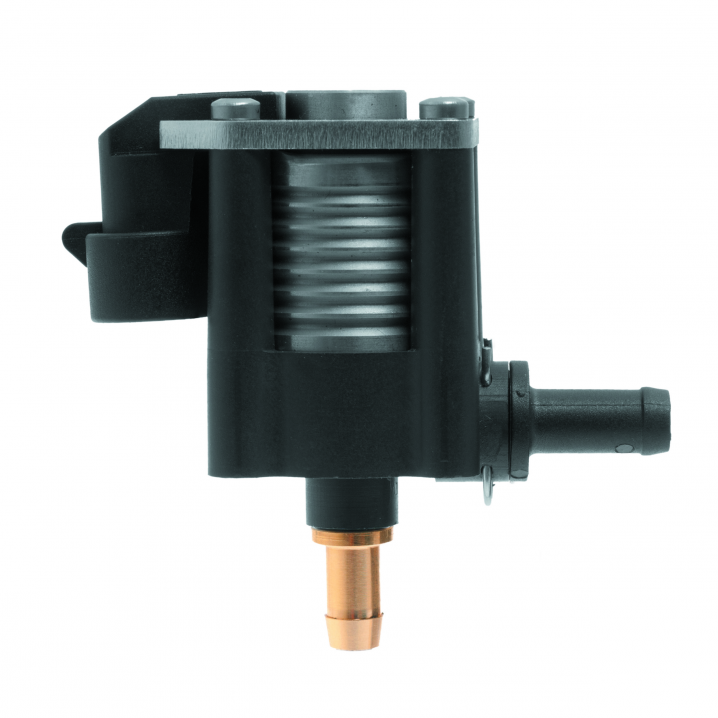

ac w03

STAG AC W03 jsou navrženy pro vstřikovací systémy LPG a CNG ve všech motorových vozidlech včetně vozidel s turbodmychadlem. Zařízení zajišťuje vynikající provozní parametry a kompatibilitu s jinými produkty AC S.A. Jako jednoúčelový vstřikovač může být instalován v široké škále konfigurací a nastavení.

Moderní design

Lišta byla navrženy tak, aby poskytovala přesné časy vstřikování za jakýchkoliv podmínek. To bylo dosaženo použitím speciálně vybraných materiálů, lehčí a jednodušší konstrukci, která zajišťuje vynikající stabilitu v různých podmínkách prostředí, zejména při změnách tlaku a teploty.

Inovační systém odvodu tepla

Pouzdra vstřikovací lišty jsou vyrobena díky inovačnímu řešení ve formě radiátoru, které dosud nebylo na trhu vidět. Díky tomuto řešení je zajištěn nejlepší systém odvodu tepla a vynikající výkon.

Ideální systém pro připojení komponentů

Systém pro připojení součástí umožňuje velké množství montážních poloh. Jedinečná konstrukce umožňuje integrovat integrovaný snímač teploty PS-04 a snímač tlaku na libovolnou stranu. Tento snímač vykazuje nízkou setrvačnost odezvy na změny teploty plynu a může se otáčet o 360 ° i po instalaci.

Možnosti konfigurace

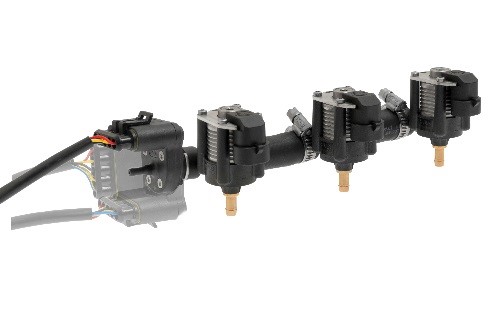

Montáž PS-04 na rozdělovací liště oddělující vstřikovač STAG AC W03.

ac w03 2

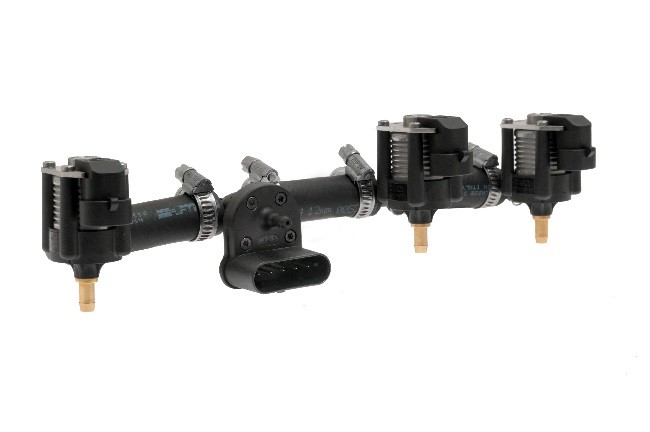

Montáž PS-04 k na přívodní hadici vstřikovací trysky ACW03 STAG STAG a mezi vstřikovač ACW03 na přívodní hadici.

ac w03 3ac w03 4

Parametry

    • Perfektní parametry vstřikování (doba otevření ~ 2,0 ms, doba zavírání ~ 1,0 ms)
    • Zvýšená životnost až do 100 000 km v městském jízdním cyklu nebo 200 000 km v mimoměstském cyklu
    • Stabilní provozní parametry v celém rozsahu teplot a tlaků
    • Rychlá reakce na změny zatížení motoru
    • Přesné dávkování plynu

Technické parametry

Plynová průchodka při průřezu 1,2 bar 125 l / min
Max. výkon při průřezu 1,2 baru 33 kW / 45 HPs
Provozní teplota - 20 ˚C do + 120 ˚C
Maximální provozní tlak 400 kPa
Doba otevření / doba uzavření 2,0 ms / 1,0 ms
Odpor cívky 1,9 Ω
Doporučená velikost trysky Ø 1,5; Ø 1,8; Ø 2,0; Ø 2,2; Ø 2,4; Ø 2,6
Přívod plynu - potrubí Ø 6 mm
Odvod plynu - potrubí Ø 6 mm

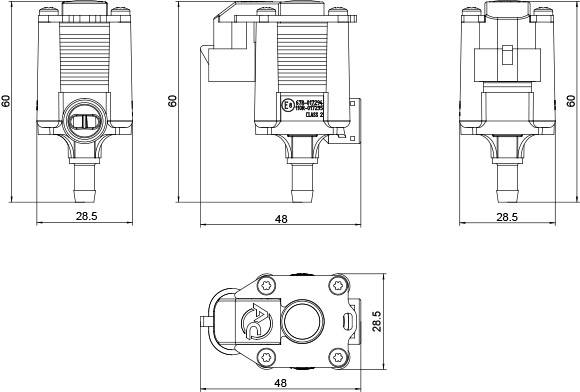

Rozměry 48 mm x 60 mm x 28,5 mm
Váha 88 gramů

w03 vymera
