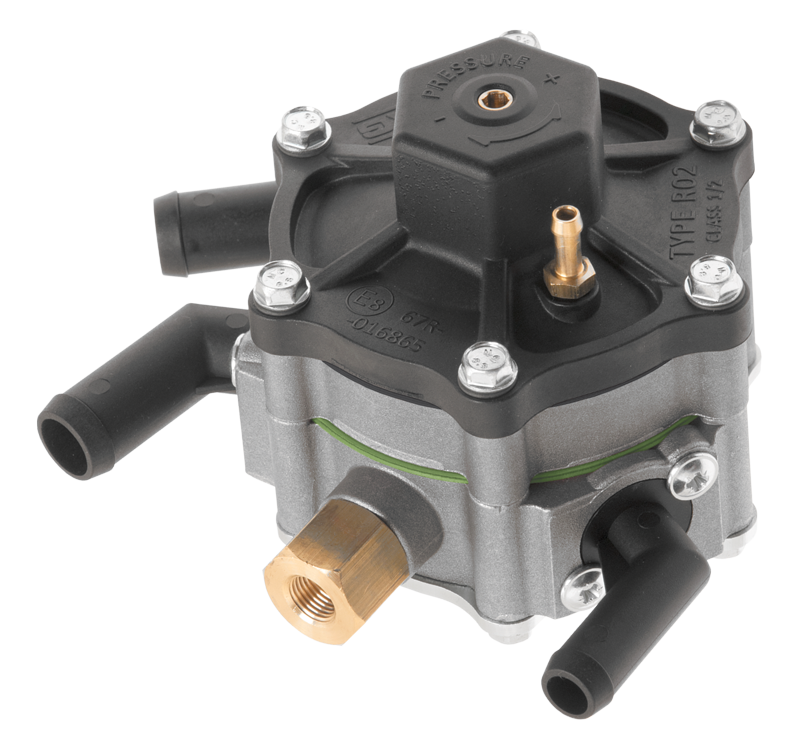

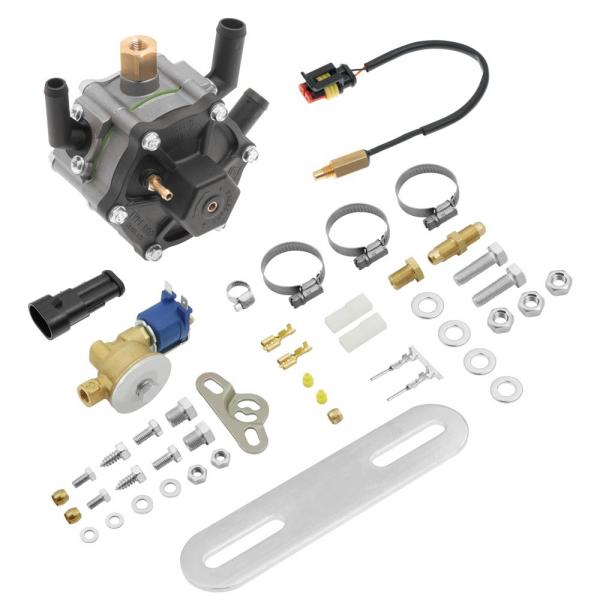

Reduktor R02 Reduktor 02 02

Jednostupňový reduktor AC R02 je určen pro sekvenční vstřikovací systémy automobilů. Zařízení se používá ke snížení tlaku kapalného LPG, který proudí z nádrže, a přeměňuje ho na plynnou fázi (odpařování).

Systém tepelné izolace

Mezi výhody reduktoru patří kompaktní rozměry a jedinečná konstrukce, která se skládá z dvojice hliníkových odlitků a krytu vyrobeném v ACtherm. Kryt zabraňuje chlazení plynu a zajišťuje tak vynikající tepelnou izolaci. Díky své jedinečné konstrukci se reduktor AC R02 velmi rychle ohřívá, takže přepínání na plyn je také rychlé. Proto není nutná žádná další práce regulátoru, jako je korekce teploty. Jeho vysoká tepelná účinnost a odolnost proti kontaminaci LPG činí z reduktoru nejlepší volbu při výběru komponent na přestavbu vozidla.

Systém stabilizace tlaku

Reduktor AC R02 je vybaven jedinečným systémem ACPress, který zajišťuje konstantní tlak dodávající na vstřikovací lišty v různých silničních podmínkách. Je třeba také poznamenat, že stabilita je zaručena bez ohledu na vstupní tlak z plynové nádrže.

Univerzální montážní systém

Zcela nové upevnění jednotky za pomoci jednoho centrálně umístěného šroubu. Reduktor může být instalován prakticky v jakékoli poloze. Univerzálnost reduktoru je doplněna systémem kolínek TriACflex, kterými lze konfigurovat libovolné uspořádání a umístění (přímá kolínka, 60° a 90°).

Výhody

  • Malé rozměry,
  • Kompaktní design,
  • Vynikající tepelná účinnost,
  • Stabilní nastavení,
  • Odolnost proti kontaminaci LPG,
  • Stabilní provozní tlak nezávislý na výstupním tlaku z nádrže,
  • Nízký pokles tlaku při vysokém výkonu,
  • Montáž jedním centrálně umístěným šroubem,
  • Systém přípojek, kolínka.

Technické parametry

Materiál Dva hliníkové odlitky a kryt z tvrdého a odolného plastu
Hmotnost Reduktor – 850 g
Celý kit – 1.560 g
Rozměry 125 mm x 122 mm x 89 mm
Max. vstupní tlak 3 MPa
Výstupní tlak 0,9 – 1,5 bar
Výkon cívky 12 VDC
Napájení elektromagnetického ventilu 11 W
Průměr vstupu plynu Ø 6,0 mm M10x1
Průměr výstupu plynu Ø 12 mm
Průměr připojení vody Ø 16 mm
Maximální výkon motoru 100 kW / 136 Hp
Homologace E8-67R-01 6865

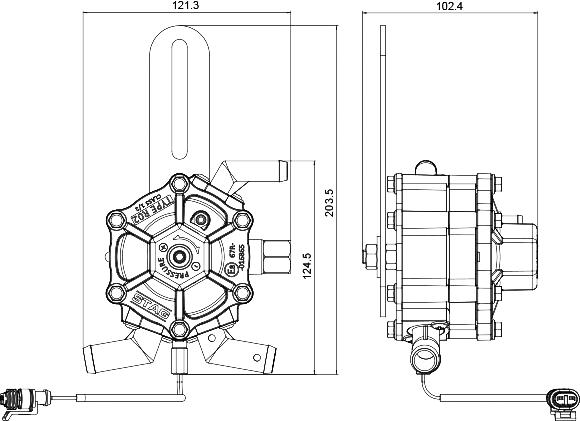

r02 rozmery

Dokumenty

pdfReklamní materiály1.50 MB

pdfHomologační list342.28 KB

Příslušenství

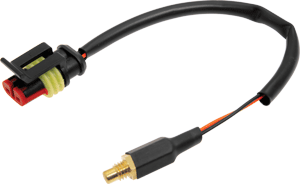

Snímač teploty snímače

Snímač teploty snímače

Superseal 1,5 mm

Superseal 1,5 mm

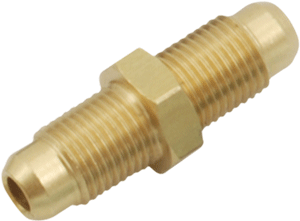

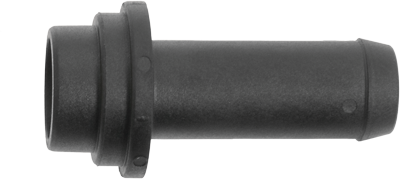

Vsuvka (spojovací díl)

Vsuvka (spojovací díl)

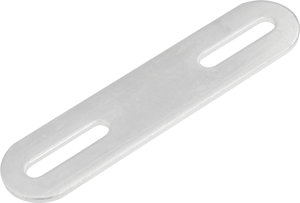

Rukojeť pro montáž na reduktoru

Rukojeť pro montáž na reduktoru

Hlaveň

Hlaveň

Upínací svorka

Upínací svorka

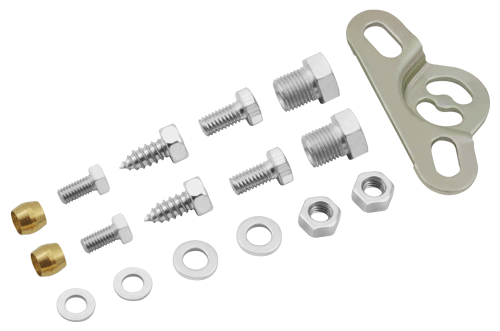

Montážní prvky

Montážní prvky

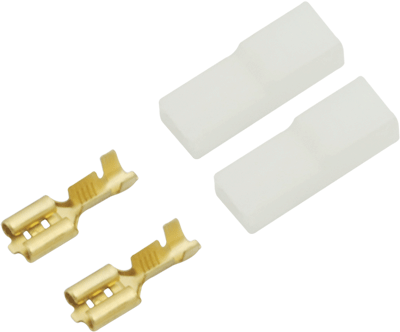

Konektor F-2,5

Konektor F-2,5

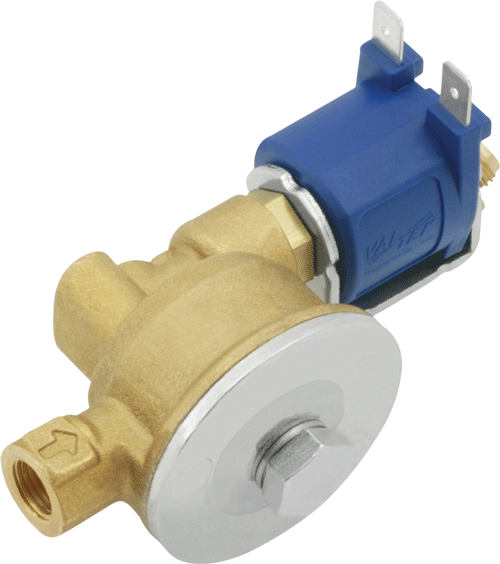

Elektromagnetický ventil

Solenoidový ventil

Příslušenství elektromagnetických ventilů

Příslušenství elektromagnetických ventilů

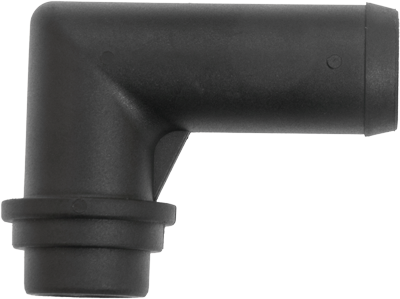

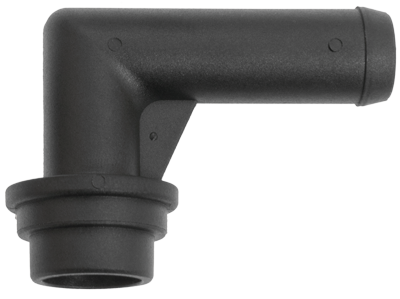

Koleno Ø 12

Koleno Ø 12

Koleno Ø 16

Koleno Ø 16

Jednoduché koleno Ø 12

Jednoduché koleno Ø 12

Jednoduché koleno Ø 16

Jednoduché koleno Ø 16

Kroužek Ø 12

Kroužek Ø 12
