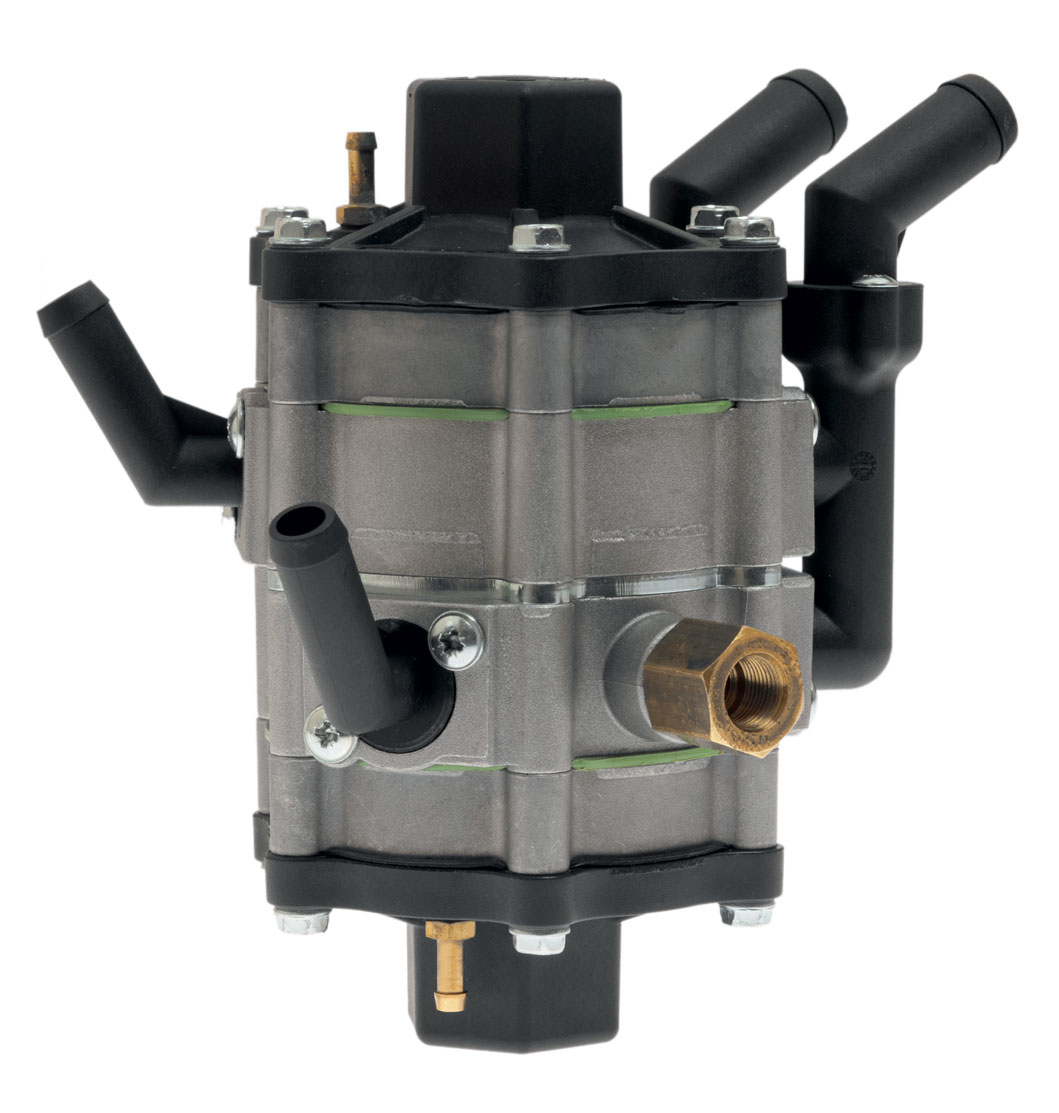

Reduktor R02 Twin Reduktor R02 Twin

Dvoustupňový reduktor střídavého proudu AC R02 TWIN je určen pro sekvenční vstřikovací systémy automobilů. Zařízení se používá ke snížení tlaku kapalného LPG, který proudí z nádrže, a přeměňuje ho na plynnou fázi (odpařování).

Systém tepelné izolace

Mezi hlavní výhody reduktoru patří kompaktní rozměry a jedinečná konstrukce, která obsahuje 4 hliníkové odlitky a dvojici krytů vyrobených v ACtherm. Kryty brání ochlazení plynu a zajišťují tak vynikající tepelnou izolaci. Díky své jedinečné konstrukci se reduktor AC R02 TWIN velmi rychle ohřívá, takže k přepnutí na plyn dochází velmi. Proto není potřeba žádná další činnost regulátoru, jako je korekce teploty. Jeho vysoká tepelná účinnost a odolnost proti kontaminaci LPG činí z reduktoru nejlepší volbu při výběru komponent na přestavbu vozidla.

Systém stabilizace tlaku

Reduktor AC R02 je vybaven jedinečným systémem ACPress, který zajišťuje konstantní tlak dodávající na vstřikovací lišty v různých silničních podmínkách. Je třeba také poznamenat, že stabilita je zaručena bez ohledu na vstupní tlak z plynové nádrže.

Univerzální montážní systém

Zcela nové upevnění jednotky za pomoci jednoho centrálně umístěného šroubu. Reduktor může být instalován prakticky v jakékoli poloze. Univerzálnost reduktoru je doplněna systémem kolínek TriACflex, kterými lze konfigurovat libovolné uspořádání a umístění (přímá kolínka, 60° a 90°).

Výhody

  • Malé rozměry,
  • Kompaktní design,
  • Vynikající tepelná účinnost,
  • Stabilní nastavení,
  • Odolnost proti kontaminaci LPG,
  • Stabilní provozní tlak nezávislý na výstupním tlaku z nádrže,
  • Nízký pokles tlaku při vysokém výkonu,
  • Montáž jedním centrálně umístěným šroubem,
  • Systém přípojek, kolínka.

Technické parametry

Materiál Čtyři hliníkové odlitky a dva kryty z tvrdého a odolného plastu
Hmotnost Reduktor – 1520 g
Celý kit – 1.840 g
Rozměry 162 mm x 141 mm x 129 mm
Max. vstupní tlak 30 bar
Výstupní tlak 0,9 – 1,5 bar
Výkon cívky 12 VDC
Napájení elektromagnetického ventilu 11 W
Průměr vstupu plynu Ø 8.0 mm M12x1
Průměr výstupu plynu Ø 12 mm
Průměr připojení vody Ø 16 mm
Maximální výkon motoru 206 kW / 280 Hp
Homologace 67 R – 01 6865
Vákuová trubka Ø 4 mm

r02 twin rozmery

Dokumenty

pdfReklamní materiály1.50 MB

pdfHomologační list342.28 KB
